CPV/F电动环链葫芦

发布时间：2022-03-26 10:13:39人气：

CPV电动环链葫芦系列集成了现代化设计和科技创新。

坚固的结构使得葫芦成为各种专业应用的通用工具，并且在更紧凑的尺寸基础上提供了久经考验的性能。

优秀的模块化设计可便捷地查找关键部件，从而节省维护时间以及定期检查时间。

额定载荷 125-5000KG

产品优势

安全与保修

葫芦的坚固结构和关键部件(例如齿轮箱、制动器、电机、离合器和控制装置)的优质质量保证使得葫芦在整个使用寿命周期间安全地运行

控制

CPV系列电动葫芦配有42V的标准控制电压，此低电压和IP 65保护手柄装置结合提供了更安全的操作。此外，葫芦还具备主接触器，可在紧急停止开关启动时立刻切断电源。

过载保护

所有CPV电动葫芦都通过离合器进行过载保护。离合器防止过我的功能不仅体现在葫芦上，还有链条、吊钩、轴承结构以及起重机、吊索和其它配件，离合器的设计旨在保证负载和制动器满足更高的安全要求。

制动器

电磁弹簧压力制动器免维护，并具有预设间隙。便于定期检查间院，压力弹等施加的制动器使其常闭，即使在断电的情况下也能安全地保持负裁

电动移动及限位开关

葫芦采用高精度起重链条，表面硬化外理，其长度按照客户要求定制，导链系统确保链条平稳运行。限位开关位于导链罩，一旦吊钩碰触最高或者最低位置时即启动，当放置在吊钩和特条末端止动块处的橡胶缓冲器碰触限位开时则启动。

悬挂方式

CMCO提供不同类型的Yale型号的悬桂方式：悬挂式吊钩是一种较通用的是挂方式，适用于各种不同的使用场合;悬挂式吊耳的选项有效降低净空高度，易于在低紧密的应用中使用。

产品特性

标准功能

l 42V低电压控制，标配主回路接触器，提升工作安全。

l 内部集成的上下限位装置可以有效控制上下极限起升高度，从而减少通过安全离合器，电机和齿轮箱的进行制动的次数，延长这些部件的使用寿命。

l 安全离合器可以通过外置的可调节旋钮方便的进行设置与调节，从而保证工作安全性。

l 制动器采用更加安全的常闭式结构，只有在通电情况下通过电磁线圈的动作才可以打开弹等的制动压力。即使在突然断电的情况也可以保证事物不会发生自由滑落。

l 可提供不同的悬挂类型，如吊钩式、固定吊耳式和集成小车式。可对另一种悬挂方式进行改装。

l 根据客户要求提供任何链条长度(起升高度)。

l 油浴式齿轮箱(或带有CPV/F2-8或5-4以及CPV2-4和5-2的半流体润滑脂)具有螺旋齿轮装置，使用平稳并且寿命更长。

l 钢制的链轮

l 最小机型(CPV/F2-8和5-4以及CPV2-4和5-2)的链条罩是一种热塑性塑料(POM)。

l 电机的防护等级为IP55。

l 1年保修(不包括易损件)和终身润滑变速箱。

其他标准

为了满足客户的进一步期望，YaleCPV还提供其他标准版本。

技术参数：

额定载荷 kg	型号	下吊钩链条数	链条尺寸 x p mm	工作级别 FEM/ISO	起升速度		马达功率 kW	电机接电率 ED %	标准起升高度 (3 m) ¹净重
额定载荷 kg	型号	下吊钩链条数	链条尺寸 x p mm	工作级别 FEM/ISO	高速 m/min	低速 m/min	马达功率 kW	电机接电率 ED %	固定式安装 kg	集成手推式小车² kg	集成电动小车 ³ kg
125	CPVF 2-8	1	4 x 12.2	3 m/M6	8	2	0.75/0.18	50/25	18	27	32
200	CPVF 2-8	1	4x12.2	2m/M5	8	2	075/0.18	33/17	18	27	32
250	CPVF 2-8	1	4 x 12.2	1 Am/M4	8	2	0.75/0.18	33/17	18	27	32
250	CPVF 2-18	1	5 x15.1	1 Am/M4	18	4.5	0.75/0.18	33/17	27	42	50
320	CPVF 5-8	1	5 x 15.1	3m/M6	8	2	0.75/0.18	33/17	27	42	50
400	CPVF 5-8	1	5 x 15.1	2m/M5	8	2	0.75/0.18	33/17	27	42	50
500	CPVF 5-4	2	4 x 12.2	1 Am/M4	4	1	0.75/0.18	33/17	21	30	35
500	CPVF 5-8	1	5 x 15.1	1 Am/M4	8	2	0.75/0.18	33/17	27	42	50
500	CPVF 5-18	1	7.1 x 20.5	1 Am/M4	18	4.5	1.5/0.37	33/17	59	78	85
630	CPVF 10-8	1	7.1 x 20.5	3m/M6	8	2	1.5/0.37	33/17	59	78	85
800	CPVF 10-8	1	7.1 x 20.5	2m/M5	8	2	1.5/0.37	33/17	59	78	85
1000	CPVF 10-4	2	5 x 15.1	1 Am/M4	4	1	0.75/0.18	33/17	29	44	52
1000	CPVF 10-8	1	7.1 x 20.5	1 Am/M4	8	2	1.5/0.37	33/17	59	78	85
1500	CPVF 20-4	2	7.1 x 20.5	2m/M5	4	1	1.5/0.37	33/17	64	83	90
2000	CPVF 20-4	2	7.1 x 20.5	1 Am/M4	4	1	1.5/0.37	33/17	64	83	90
2000	CPVF 25-8	1	11.3 x 31	2m/M5	8	2	3.6/0.9	33/17	85	147	161
2500	CPVF 25-8	1	11.3 x 31	1 Am/M4	8	2	3.6/0.9	33/17	85	147	161
3200	CPVF 50-4	2	11.3 x 31	3 m/M6	4	1	3.6/0.9	33/17	98	160	174
5000	CPVF 50-4	2	11.3 x 31	1 Am/M4	4	1	3.6/0.9	33/17	98	160	174

直控型

额定载荷 kg	型号	下吊钩链条数	链条尺寸 x p mm	工作级别 FEM/ISO	起升速度		马达功率 kW	电机接电率 ED %	标准起升高度 (3 m) ¹净重
额定载荷 kg	型号	下吊钩链条数	链条尺寸 x p mm	工作级别 FEM/ISO	高速 m/min	低速 m/min	马达功率 kW	电机接电率 ED %	固定式安装 kg	集成手推式小车² kg	集成电动小车 ³ kg
25	CPVF 2-8 DC	1	4 x 12.2	3 m/M6	8	2	0.75/0.18	50/25	18	27	32
200	CPVF 2-8 DC	1	4 x 12.2	2m/M5	8	2	0.75/0.18	33/17	18	27	32
250	CPVF 2-8 DC	1	4 x 12.2	1 Am/M4	8	2	0.75/0.18	33/17	18	27	32
250	CPVF 2-18 DC	1	5 x15.1	1 Am/M4	18	4.5	0.75/0.18	33/17	27	42	50
320	CPVF 5-8 DC	1	5 x 15.1	3m/M6	8	2	0.75/0.18	33/17	27	42	50
400	CPVF 5-8 DC	1	5 x 15.1	2m/M5	8	2	0.75/0.18	33/17	27	42	50
500	CPVF 5-4 DC	2	4 x 12.2	1 Am/M4	4	1	0.75/0.18	33/17	21	30	35
500	CPVF 5-8 DC	1	5 x 15.1	1 Am/M4	8	2	0.75/0.18	33/17	27	42	50
500	CPVF 5-18 DC	1	7.1 x 20.5	1 Am/M4	18	4.5	1.5/0.37	33/17	59	78	85
630	CPVF 10-8 DC	1	7.1 x 20.5	3m/M6	8	2	1.5/0.37	33/17	59	78	85
800	CPVF 10-8 DC	1	7.1 x 20.5	2m/M5	8	2	1.5/0.37	33/17	59	78	85
1000	CPVF 10-4 DC	2	5 x 15.1	1 Am/M4	4	1	0.75/0.18	33/17	29	44	52
1000	CPVF 10-8 DC	1	7.1 x 20.5	1 Am/M4	8	2	1.5/0.37	33/17	59	78	85
1500	CPVF 20-4 DC	2	7.1 x 20.5	2m/M5	4	1	1.5/0.37	33/17	64	83	90
2000	CPVF 20-4 DC	2	7.1 x 20.5	1 Am/M4	4	1	1.5/0.37	33/17	64	83	90
2000	CPVF 25-8 DC	1	11.3 x 31	2m/M5	8	2	3.6/0.9	33/17	85	147	161
2500	CPVF 25-8 DC	1	11.3 x 31	1 Am/M4	8	2	3.6/0.9	33/17	85	147	161
3200	CPVF 50-4 DC	2	11.3 x 31	3 m/M6	4	1	3.6/0.9	33/17	98	160	174
5000	CPVF 50-4 DC	2	11.3 x 31	1 Am/M4	4	1	3.6/0.9	33/17	98	160	174

小车

匹配葫芦型号	手动小车					电动小车
匹配葫芦型号	小车额定载荷 kg	规格尺寸	工字钢宽度 b mm	工字钢下缘高度 t max. mm	最小转弯半径 min. m	行走速度 m/min at 50 Hz	功率 kW at 50 Hz
CPVF 2-8/5-4	500	A	58 - 180	19	0.9	11 or 18	0.09
CPVF 2-8/5-4	500	B	180 - 300	19	0.9	11 or 18	0.09
CPVF 5-8/10-4, CPVF 2-18	1000	A	58 - 180	19	0.9	18 or 18/4.5	0.18 or 0.18/0.06
CPVF 5-8/10-4, CPVF 2-18	1000	B	180 - 300	19	0.9	18 or 18/4.5	0.18 or 0.18/0.06
CPVF 10-8/20-4, CPVF 5-18	2000	A	58 - 180	19	1.15	18 or 18/4.5	0.18 or 0.18/0.06
CPVF 10-8/20-4, CPVF 5-18	2000	B	180 - 300	19	1.15	18 or 18/4.5	0.18 or 0.18/0.06
CPVF 25-8/50-4	5000	A	98 - 180	27	2.0	11 or 11/2.8	0.37 or 0.3/0.09
CPVF 25-8/50-4	5000	B	180 - 300	27	1.8	11 or 11/2.8	0.37 or 0.3/0.09

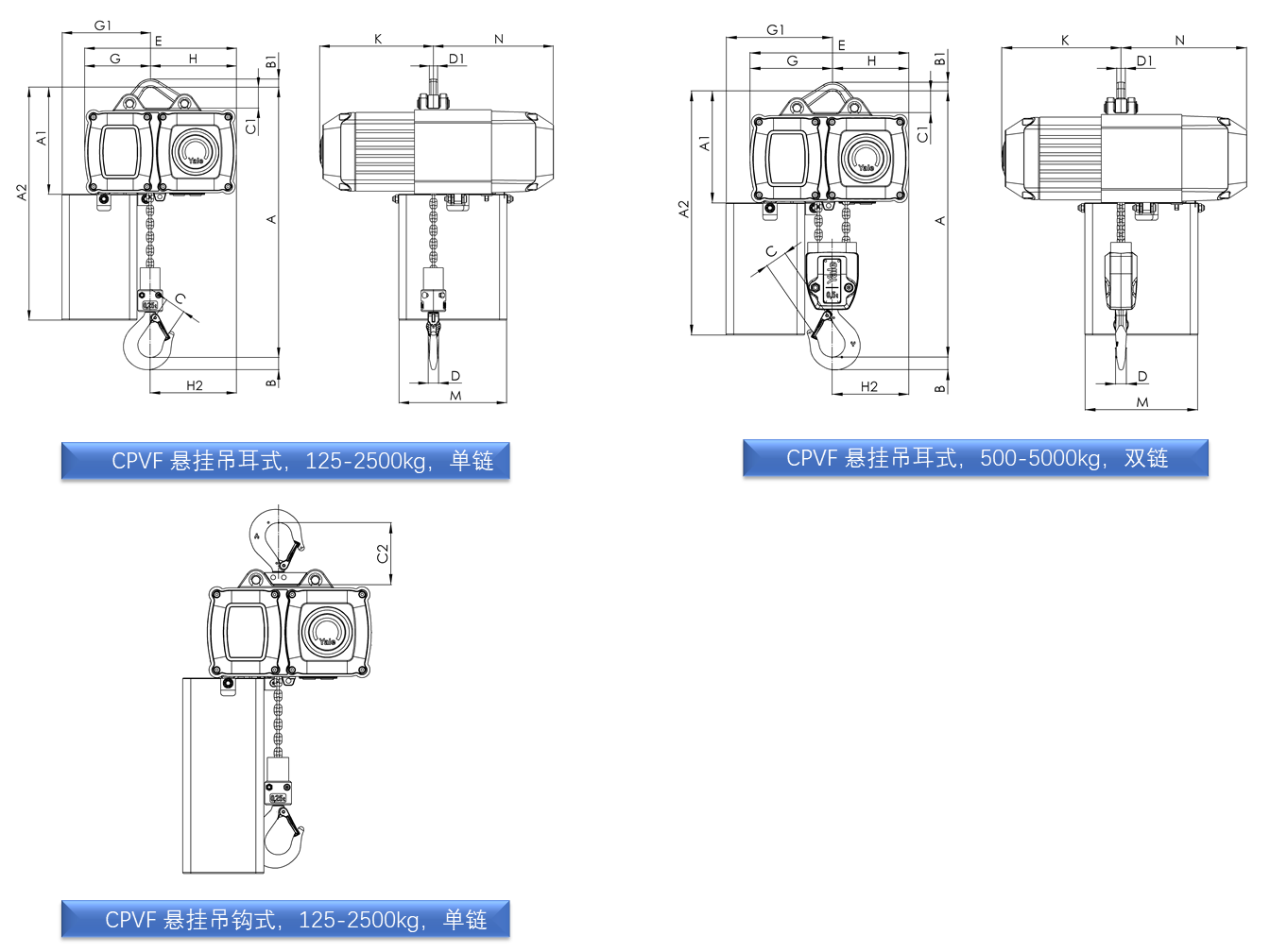

外观尺寸

型号	CPVF 2-8	CPVF 5-4	CPVF 2-18 CPVF 5-8	CPVF 10-4	CPVF 5-18 CPVF 10-8	CPVF 20-4	CPVF 25-8	CPVF 50-4
A, mm	357	393	357	430	431	528	514	658
A1, mm	196	196	196	196	234	234	288	288
A2 (带链带尺寸), mm
- Size I (起升高度,m)	476 (10 m)	476 (5 m)	476 (10 m)	476 (5 m)	564 (12 m)	564 (6 m)	580 (13 m)	580 (6 m)
- Size II (起升高度,m)	526 (22 m)	526 (11 m)	526 (22 m)	526 (11 m)	644 (18 m)	644 (9 m)	764 (25 m)	764 (12 m)
- Size III (起升高度,m)	606 (40 m)	606 (20 m)	606 (40 m)	606 (20 m)	734 (25 m)	734 (12 m)	854 (30 m)	854 (15 m)
- Size IV (起升高度, m)	798 (64 m)	798 (32 m)	798 (64 m)	798 (32 m)	934 (40 m)	934 (20 m)	¨C	¨C
B, mm	22	22	22	29	29	37	37	37
B1, mm	15	15	15	15	20	20	33	33
C, mm	29	29	29	35	35	40	46	46
C1, mm	38	38	38	38	45	45	71	71
C2, mm	105	105	105	105	154	154	194	194
D, mm	15	15	15	21	21	26	35	35
D1, mm	15	15	15	15	15	15	25	25
E, mm	277	277	277	277	326	326	409	409
G, mm	120	144	120	144	140	173	179	179
G1 (size I), mm	142	166	142	166	175	208	264	264
G1 (size II), mm	162	186	162	186	175	208	264	264
G1 (size III), mm	162	186	162	186	175	208	265	265
G1 (size IV), mm	162	186	162	186	175	208	¨C	¨C
H, mm	157	133	157	133	186	154	230	230
H2, mm	158	158	158	158	186	186	230	180
K, mm	208	208	208	208	285	285	335	335
M (size I), mm	162	162	162	162	209	209	300	300
M (size II), mm	197	197	197	197	209	209	300	300
M (size III), mm	197	197	197	197	209	209	301	301
M (size IV), mm	197	197	197	197	209	209	¨C	¨C
N , mm	219	219	219	219	274	274	299	299
¹ for 230 V, 1-phase, 50 Hz: ca. +35 m

带小车的外形尺寸

型号	CPVF 2-8	CPVF 5-4	CPVF 2-18 CPVF 5-8	CPVF 10-4	CPVF 5-18 CPVF 10-8	CPVF 20-4	CPVF 25-8	CPVF 50-4
A3, mm	228	228	228	228	263	263	339	339
A4 (带链带尺寸r), mm
- Size I (起升高度, m)	508 (10 m)	508 (5 m)	508 (10 m)	508 (5 m)	593 (12 m)	593 (6 m)	631 (13 m)	631 (6 m)
- Size II (起升高度, m)	558 (22 m)	558 (11 m)	558 (22 m)	558 (11 m)	673 (18 m)	673 (9 m)	815 (25 m)	815 (12 m)
- Size III (起升高度, m)	638 (40 m)	638 (20 m)	638 (40 m)	638 (20 m)	768 (25 m)	768 (12 m)	905 (30 m)	905 (15 m)
- Size IV (起升高度, m)	830 (64 m)	830 (32 m)	830 (64 m)	830 (32 m)	968 (40 m)	968 (20 m)	–	–
A5, mm	389	425	389	462	460	558	566	656
b, mm	A = 58 - 180 B = 180 - 300	A = 58 - 180 B = 180 - 300	A = 58 - 180 B = 180 - 300	A = 58 - 180 B = 180 - 300	A = 58 - 180 B = 180 - 300	A = 58 - 180 B = 180 - 300	A = 98 - 180 B = 180 - 300	A = 98 - 180 B = 180 - 300
H1, mm	24	24	24	24	23	23	30	30
H3, mm	129	129	129	129	129	129	178	178
H4 (VTG), mm	95	95	95	95	95	95	149	149
H4 (VTE), mm	142	142	142	142	142	142	121	121
I (push trolley), mm	72	72	72	72	96	96	142	142
I (geared trolley), mm	77	77	77	77	98	98	149	149
L (VTP/VTG), mm	310	310	310	310	360	360	525	525
L1, mm	130	130	130	130	150	150	209	209
L2 (VTE), mm	255	255	255	255	255	255	292	292
L2 (VTEF), mm	263	263	263	263	263	263	296	296
L3, mm	155	155	155	155	180	180	263	263
L4, mm	161	161	173	161	203	203	258	208
O, mm	60	60	60	60	80	80	125	125
P, mm	200	200	200	200	200	200	172	172
P1, mm	246	246	246	246	246	246	233	233
S, mm	b + 50	b + 50	b + 50	b + 50	b + 54	b + 54	b + 70	b + 70
T, mm	94	94	94	94	94	94	94	94
tmax., mm	19	19	19	19	19	19	27	27
