Cyclone集成手推或手拉式小车组合可选防火花选项

发布时间：2022-03-28 13:41:54人气：

额定载荷 250 - 12000 公斤

这款CM葫芦具有与Cyclone型手拉葫芦相同的质量与性能。Cyclone型小车组合葫芦拥有更加紧凑的外形和低净空小车悬挂方式。

产品特性：

采用钢质外壳设计

低净空高度和侧面间隙利于在狭小空间操作

标配带有过载保护器

采用通用小车车轮适用于在各种钢梁上行走

标准手拉链长度小于提升高度0.6米(例如：3米提升高度，于拉链长度为2.4米)

产品选项：

链袋

防火花选项(镀锌起重和手拉链条或铝制于拉链，青铜上下吊钩)

带安全锁扣的吊钩

应用于较宽横梁的小车

小车防撞块

技术参数：

型号		额定载荷 kg	标准起升高度 m	下吊钩链条数	工字钢宽度 mm	每提升一米拉链行程 m	额定载荷手拉力 daN	净空高度 mm	最小转弯半径-B	净重 kg
手推式	手拉式	额定载荷 kg	标准起升高度 m	下吊钩链条数	工字钢宽度 mm	每提升一米拉链行程 m	额定载荷手拉力 daN	净空高度 mm	最小转弯半径-B	手推式	手拉式
4521	4541	250	3	1	67-140	22.5	10	298	762	31	50
4522	4542	500	3	1	67-140	22.5	21	298	762	31	50
4524	4544	1000	3	1	67-140	30	31	298	762	37	60
4525	4545	1500	3	1	86-143	40.5	36	389	762	64	76
4526	4546	2000	3	1	86-143	52	37	389	762	64	76
4527	4547	3000	3	2	86-143	81	38	479	1219	86	108
4528	4548	4000	3	2	86-143	104	39	479	1219	86	108
4529	4549	5000	3	3	102-159	156	33	597	1524	126	141
4530	4550	6000	3	3	102-159	156	40	610	1524	128	143
4531	4551	8000	3	4	127-203	208	41	718	1829	239	273
4532	4552	10000	3	5	127-203	260	42	718	1829	243	277
4533	4553	12000	3	6	140-203	312	43	772	2438	484	498

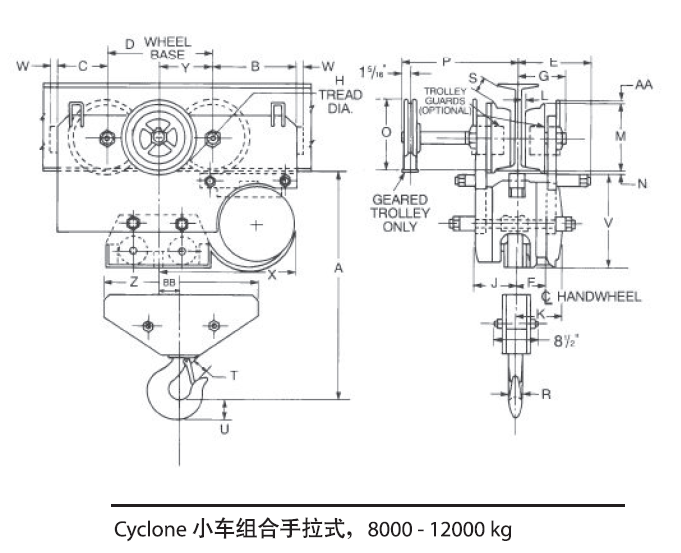

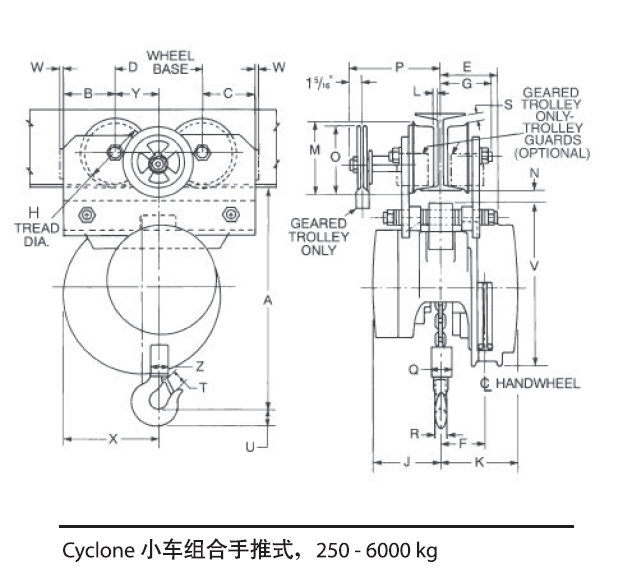

外形尺寸：

型号	1/4 t, 1/2 t & 1 t		1 1/2 t & 2 t		3 t & 4 t		5 t		6 t		8 t		10 t		12 t
型号	Push	Geared	Push	Geared	Push	Geared	Push	Geared	Push	Geared	Push	Geared	Push	Geared	Push	Geared
A, mm	298	300	389	389	479	479	597	597	610	610	718	718	718	718	772	772
B, mm	106	106	94	94	146	146	165	165	165	165	227	227	227	227	276	276
C, mm	65	65	94	94	87	87	95	95	95	95	133	133	133	133	183	183
D, mm	152	152	152	152	175	175	197	197	197	197	279	279	279	279	279	279
E, mm	114	125	127	127	138	138	156	156	156	156	184	184	184	184	184	184
F, mm	52	52	79	79	76	76	71	71	71	71	76	76	76	76	76	76
G, mm	76	95	92	95	110	110	125	125	125	125	141	141	141	141	148	148
H, mm	79	102	121	102	127	127	152	152	152	152	203	203	203	203	203	203
J, mm	83	83	122	122	122	122	127	127	127	127	122	122	122	122	122	122
K, mm	105	105	129	129	129	129	124	124	124	124	129	129	129	129	129	129
L, mm	8	8	13	8	6	6	10	10	10	10	13	13	13	13	27	27
M, mm	102	121	141	121	149	149	178	178	178	178	240	240	240	240	241	241
N, mm	13	14	14	14	27	27	27	27	27	27	13	13	13	13	11	11
O, mm	-	141	-	141	156	156	171	171	171	171	192	192	192	192	183	183
P, mm	-	254	-	254	227	227	265	265	265	265	291	291	291	291	297	297
Q, mm	51	51	64	64	98	98	102	102	102	102	303	303	-	-	-	-
R, mm	17	17	29	29	32	32	32	32	35	35	46	46	46	46	60	60
S, mm	2	24	5	24	24	24	19	19	19	19	56	56	56	56	129	129
T, mm	25	25	35	35	41	41	41	41	44	44	59	59	59	59	76	76
U, mm	22	22	29	29	43	43	43	43	48	48	65	65	65	65	76	76
V, mm	257	257	289	289	289	289	289	289	289	289	295	295	295	295	295	295
W, mm	6	10	10	10	13	13	16	16	16	16	16	16	16	16	16	16
X, mm	183	183	170	170	227	227	262	262	262	262	367	367	367	367	416	416
Y, mm	76	76	76	76	87	87	98	98	98	98	140	140	140	140	140	140
Z, mm	51	51	64	64	114	114	159	159	159	159	354	354	462	462	551	551
AA, mm	-	-	-	-	-	-	-	-	-	-	10	10	10	10	10	10
BB, mm	-	-	-	-	-	-	-	-	-	-	49	49	0	0	0	0
